Сотовый поликарбонат – что он собой представляет Начнем с основ. Сотовый поликарбонат — это листы прозрачного полимера, между которыми находится один или более рядов прямоугольных или треугольных ячеек. Данный материал широко применяется при создании хозяйственных построек на дачах и в частных домохозяйствах. Сотовый поликарбонат обладает следующими преимуществами:
- легкость;
- высокая ударная прочность;
- гибкость;
- стойкость к воздействию многих химически активных веществ;
- высокий коэффициент светопропускания.
При этом у материала есть одна особенность, которую нужно всегда учитывать – высокий коэффициент линейного расширения. Это значит, что при потеплении сотовый поликарбонат расширится по длине и ширине на несколько миллиметров.
На первый взгляд, это совсем незначительные цифры, но при неправильном монтаже даже такое увеличение линейных размеров может привести к короблению, вспучиванию и появлению трещин.
[caption id="attachment_41129" align="aligncenter" width="605"]
Свойства сотового поликарбоната[/caption]
Потому очень важно знать все тонкости, особенности и нюансы монтажа сотового поликарбоната на металлический каркас. Всего существует два основных способа сделать это — точечным крепежом или с помощью соединительного профиля.
[caption id="attachment_41130" align="aligncenter" width="573"]
Схема точечного крепления поликарбоната к металлическому каркасу[/caption]
Точечное соединение – крепеж
Наиболее популярным способом монтажа поликарбоната на металлический каркас является точечное соединение. Выполняется с помощью саморезов, вворачиваемых вдоль вертикальных и горизонтальных элементов каркаса. При этом «голые» самонарезающие шурупы используются для монтажа поликарбоната ограничено (только в помещениях с более-менее постоянной температурой). А для точечного соединения листов СПК с металлическим каркасом в теплицах, навесах и козырьках применяются приведенные ниже виды крепежа.
Важно отметить, что вне зависимости от наличия термошайбы и ее типа, саморез должен быть предназначен для работы по металлу и иметь соответствующую резьбу с небольшим шагом. Только такие изделия будут крепко врезаться в профильную трубу или иной тип металлического каркаса и хорошо закрепляться в нем.
[caption id="attachment_41133" align="aligncenter" width="521"]
Разница между саморезами по дереву и металлу[/caption]
Совет! Для облегчения процесса монтажа сотового поликарбоната на каркас используйте саморезы по металлу со сверлом на конце. С ним шуруп будет входить быстрее и с меньшими усилиями.
[caption id="attachment_41134" align="aligncenter" width="600"]
Сверло на конце самореза[/caption]
Теперь изучим каждый из представленных в таблице выше крепежей подробнее и по отдельности.
Кровельный саморез с шайбой EPDM – самый простой и дешевый способ соединить поликарбонатный лист и металлический каркас. В силу специфики применения часто подвергается воздействию влаги, потому имеет качественное антикоррозийное покрытие. Головка шестигранная.
В комплектацию кровельного самореза входит шайба EPDM – прокладка из атмосферной резины с металлической крышкой. Эта шайба используется для герметизации отверстия в месте входа самонарезающего шурупа и для распределения нагрузки.
Из-за относительно малого диаметра и толщины прокладки, при вворачивании в сотовый поликарбонат кровельные саморезы очень часто перетягивают. В результате в месте крепежа образуется вмятина, нарушается герметичность отверстия, внутрь ячеек попадает конденсат, грязь и микроорганизмы.
[caption id="attachment_41135" align="aligncenter" width="649"]
Кровельные саморезы с шайбой EPDM[/caption]
При монтаже с помощью кровельных саморезов, предварительное сверление отверстий в сотовом поликарбонате и металлическом каркасе необязательно, но желательно. Для укладки листов цветного СПК можно применять шурупы с окрашенной головкой.
Саморез с резиновой термошайбой – первый специализированный крепеж для сотового поликарбоната. Представляет собой все тот же кровельный саморез, но дополненный не тонкой и маленькой прокладкой, а большой и толстой термошайбой из силикона или атмосферной резины.
При закручивании в лист СПК термошайба расплющивается и равномерно распределяет нагрузку вокруг отверстия под крепеж. В результате риск перетянуть саморез и оставить вмятину многократно уменьшается.

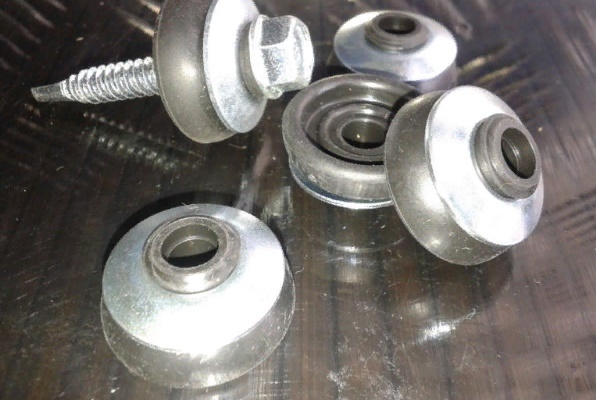

[caption id="attachment_41136" align="aligncenter" width="596"]
Саморезы с резиновой термошайбой[/caption]
Саморез по металлу и термошайба с ножкой – дальнейшее развитие идеи крепежа, специализированного для работы с сотовым поликарбонатом. Сама термошайба представляет собой шляпку с цилиндрической ножкой.
Последняя входит в отверстие, заранее просверленное в сотовом поликарбонате, и примыкает к поверхности каркаса. В ножку вставляется саморез и заворачивается в металл, при этом шляпка термошайбы прижимает лист СПК к каркасу в месте крепежа.
Длина ножки должна быть равна толщине сотового поликарбоната. Для обеспечения герметичности соединения под термошайбу укладывается уплотнительное кольцо, а сверху саморез закрывается защитным колпачком.
[caption id="attachment_41137" align="aligncenter" width="608"]
Саморез по металлу и термошайба с ножкой[/caption]
Благодаря такой конструкции, крепеж не врезается непосредственно в материал, и при соблюдении технологии монтажа перетянуть саморез и оставить вмятину практически невозможно. Диаметр отверстия в листе СПК должен быть на 2-3 мм больше внешнего диаметра ножки термошайбы, чтобы при тепловом расширении материала место крепежа не деформировалось. Качественная термошайба изготавливается из поликарбоната, чтобы ее коэффициент линейного расширения соответствовал таковому у обшивки теплицы или навеса.
Важно! При покупке термошайб обязательно обращайте внимание на длину ножки и цвет шляпки, которые должны соответствовать толщине листа используемого вами поликарбоната и его окраске.[caption id="attachment_41138" align="aligncenter" width="592"]
Термошайба желтого цвета[/caption]
[caption id="attachment_41139" align="aligncenter" width="589"]
Размеры термошайбы[/caption]
Существует также еще одна разновидность крепежа – универсальные термошайбы. Они отличаются отсутствием фиксирующей ножки. С одной стороны, это ухудшает качество крепежа, с другой – отпадает необходимость подбирать термошайбу с нужной длиной ножки.
Саморезы для термошайб могут иметь как шестигранную головку, как у кровельных, так и круглую, рассчитанную под прямую или крестовую отвертку. Надежность соединения у них одинаковая, но при этом работать с шестигранной головкой удобнее – на высоких оборотах шуруповерта меньше риск соскальзывания биты с крепежа и повреждения поверхности поликарбонатного листа.
Диаметр используемых саморезов должен составлять от 4,8 до 8 мм, длина – в зависимости от толщины поликарбонатного листа и элемента каркаса. Приведем пример: при постройке теплиц чаще всего применяется СПК толщиной 4 мм и профилированная оцинкованная труба сечением 20х20 и толщиной 1 мм. В таком случае в качестве крепежа используют кровельные саморезы 4,8х19 мм, а при соединении двух листов поликарбоната внахлест – 4,8х25 мм.
Точечное соединение – инструменты
Главный инструмент, который вам понадобится для точечного монтажа поликарбоната на металлический каркас – аккумуляторный шуруповерт с набором насадок и сверл. Использовать вместо него мощную дрель не рекомендуется – ее мощность для такой работы избыточна, а потому перетягивания саморезов, а также соскальзывания и повреждения насадок будут регулярны. Кроме того, дрель слишком тяжела и неудобна для монтажа поликарбоната. [caption id="attachment_41140" align="aligncenter" width="650"]
Аккумуляторный шуруповерт[/caption]
Выше уже было упомянуто, что, помимо насадок под саморезы, вам понадобятся сверла по металлу для шуруповерта. Для создания отверстий под термошайбы в поликарбонате используйте изделия диаметром на 2-3 мм больше, чем у фиксирующей ножки. Если планируется работа с каркасом с толщиной стенок больше 1,5-2 мм, то желательно еще запастись сверлами для создания предварительных отверстий в металле – так можно существенно облегчить себе работу во время непосредственного монтажа СПК. Диаметр должен быть немного меньше, чем у саморезов.
Совет! Тонкие листы сотового поликарбоната при сверлении имеют свойство вибрировать, потому перед этим их лучше зафиксировать с помощью струбцин.Что же касается остальных инструментов, то вам потребуется:
- стремянка;
- рулетка;
- уровень;
- запасной аккумулятор для шуруповерта;
- строительный нож с выдвижным и сменным лезвием.
Монтаж поликарбоната на кровельные саморезы
Начинать процесс необходимо с разметки точек крепежа. В зависимости от типа каркаса, массы обшивки и предполагаемых нагрузок, расстояние между точками должно составлять от 25 до 70 см. Разметка выполняется как на металле, так и на поликарбонате (с помощью маркера). Шаг 1. С края сотового поликарбоната на 5-10 см снимите упаковочную пленку. Если хотите создать тепловой зазор в точках крепежа – просверлите в них отверстия на 2-3 мм больше диаметра самореза. От края листа отверстия должны находиться не меньше чем на 3,5-4 см. Шаг 2. Уложите лист на каркас стороной со стабилизирующим покрытием наружу. Если поликарбонат укладывается с края теплицы или иной постройки, проследите, чтобы своеобразный «карниз» не был больше 5-10 см, иначе возможно прогиб материала. Шаг 3. Если на одной арке или ином элементе каркаса соединяются два листа, можете соединить их внахлест, как показано на изображениях ниже. Однако производители поликарбоната не рекомендуют такое соединение, считая его ненадежным и недостаточно герметичным — здесь стоит применить соединительный профиль. Шаг 4. Приложите конец самореза к поликарбонату, а если было выполнено предварительное отверстие с тепловым зазором, то непосредственно к металлу. Шаг 5. Включите шуруповерт и начинайте заворачивать саморез перпендикулярно листу, причем на малых оборотах и с небольшим усилием. Как только саморез пройдет через поликарбонат и металл и углубится, остановите процесс. Шаг 6. Короткими «рывками» шуруповерта доверните саморез до конца. Будьте осторожны, не перетяните крепеж. [caption id="attachment_41141" align="aligncenter" width="603"]
Как правильно крепить поликарбонат к металлическому каркасу[/caption]
Шаг 7. Проверьте, нет ли каких-то дефектов или повреждений. Если образовалась небольшая вмятина – включите на шуруповерте реверс и частично выкрутите саморез.
Шаг 8. Повторите шаги с четвертого по седьмой со всеми остальными точками крепления.
Если не исправить ситуацию с перетянутым саморезом сразу, то через пару лет в точке крепления поликарбонат потрескается и пожелтеет. Кроме того, из-за нарушения герметичности между шайбой и листом внутрь проникнет влага, грязь и микроорганизмы.
]]>
