Как собрать деревянную лестницу своими руками?

Осуществить монтаж деревянной лестницы своими руками достаточно сложно, но при желании это вполне возможно. Мы предлагаем вашему вниманию специальный материал, в котором рассказано про устройство и установку деревянных лестниц в частном доме. Рассмотрены вопросы устройства перил и их крепления. Также вы узнаете, как сделать необходимые расчеты.

Для сооружения деревянных конструкций, подверженных динамическим и механическим нагрузкам, следует использовать сухой лес, соответствующий категории, без трещин и с минимальным количеством сучков.

Монтаж деревянных лестниц

Монтаж деревянных лестниц всегда начинается с проведения расчетов и предварительного проектирования. Самым простым по конструкции и менее затратным по расходу строительных материалов считается лестничный марш с 3-5 ступенями и углом наклона 30-45°. Такую конструкцию обычно устанавливают у входа в хозяйственные постройки, в местах, где отмечается небольшой перепад между входной дверью и уровнем земли, а также используют в качестве временных лестниц.

Для сборки потребуются следующие пиломатериалы:

  • 3-5 досок 50х200 мм по ширине лестничного марша 0,9—1,2 м;
  • 2 доски 50х200 мм по длине лестничного марша;
  • 6—10 брусков (по числу ступеней) сечением 50х50 мм и длиной 200 мм;
  • 4 кола диаметром 10 мм, два из которых по 600 мм и два с припуском 400 мм по высоте.

Вместо опорных брусков можно использовать металлические уголки размером от 45х45 мм с заранее просверленными отверстиями под винтовое соединение.

Установка лестниц деревянных: подготовка

Установка лестниц деревянных начинается с того, что сначала собирают две тетивы. Для этого концы двух длинных досок срезают под углом 45° так, чтобы между их вертикалями было расстояние, соответствующее длине лестничного марша. С внутренней стороны тетивы на шурупы крепят опорные бруски и колья. На верхушках кольев предварительно вырезают паз глубиной 50 мм по ширине доски. Форма паза должна соответствовать месту посадки у концов тетивы.

Затем к опорным брускам прикручивают ступени и полученную конструкцию пристраивают к запланированному месту. Поскольку стенки площадки в таких типах лестничных маршей не обшиваются, высокие колья желательно дополнительно прикрепить к стойкам верхней площадки.

Подобные лестницы можно устанавливать и на рельефном участке. Конструкции без привязки к сваям желательно устанавливать на песчаных, сильно увлажненных и заболоченных грунтах.

Как построить деревянную лестницу

Рассмотрим, как построить деревянную лестницу на дачном участке. Лестница на подпорных стойках относится к основательным конструкциям и наиболее часто применяется в дачном строительстве.

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-1

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-2

Сборка крыльца на фото.

Она может монтироваться на абсолютно любых грунтах и при любом уклоне рельефа, причем одновременно с верхней площадкой. Под основание следует подготовить ровную плоскость. В качестве примера рассмотрим монтаж крыльца с лестницей, которую можно установить даже на цементно-песчаную стяжку перед входом.

Расчет и размеры деревянных лестниц

Перед началом работ необходим расчет деревянных лестниц. По полученным данным определяются размеры деревянных лестниц.

Предположим, что лестничный марш имеет высоту 150 см и ширину 120 см, а площадь, занимаемая крыльцом, составляет не более 1,5×4 м. Тогда, пользуясь таблицей и следуя рекомендациям, определяют размеры конструктивных элементов для оптимального уклона для варианта № 6.

Номер варианта Угол наклона лестничного марша Высота ступени, мм Ширина ступени, мм
1 14°10′ 100 400
2 16°20′ 110 380
3 18°30′ 120 360
4 21°00′ 130 340
5 23°10′ 140 320
6 25°40′ 150 300
7 29°50′ 160 280
8 33°10′ 170 260
9 37°00′ 180 240
10 40°50′ 190

220

Размеры ступеней деревянной лестницы

Если высота ступени равна 15 см, а ширина 30 см, то количество ступеней можно найти по формуле 150 см ÷ 15 см = 10; общая длина лестничного марша составит 30 см x 10 = 300 см; длина верхней площадки 400 см — 300 см = 100 см. Прибавив к длине верхней площадки ширину верхней ступени, получим 100 см + 30 см = 130 см, что вполне соответствует нормам и стандартам. Так рассчитываются размеры ступеней деревянной лестницы.

Как рассчитать деревянную лестницу

Когда все размеры деревянной лестницы определены, приступают к подготовке деталей щита для подпорных стен лестницы и крыльца в целом. Для обшивки потребуются доски толщиной 50 мм и шириной 150 мм (по высоте ступени). Длину доски (для экономии материала) подбирают в соответствии с методом объединения максимальных и минимальных линейных величин деталей — это очень удобно при сооружении подобных конструкций. Рассмотрим метод того, как рассчитать деревянную лестницу, на примере.

В нашем случае общая длина лестничного марша вместе с верхней площадкой равна 4 м, длина верхней площадки вместе с верхней ступенью — 1,3 м. Сложение этих двух величин даст требуемую длину доски — 5,3 м.

Таким образом, для устройства лестницы понадобится 10 досок длиной 5,5 м, которые следует откалибровать под нужный размер. Затем доски попарно пилят на части. Длина частей первой пары составит 1,3 и 4 м. Для определения длины частей каждой последующей пары к величине 1,3 м следует прибавить ширину ступени: 1,6 и 3,7 м; 1,9 и 3,4 м; 2,2 и 3,1 м; 2,5 и 2,8 м.

Устройство деревянной лестницы

Устройство деревянной лестницы предполагает использование различных пиломатериалов. Чтобы выдержать заданную высоту лестничного марша и обеспечить одинаковую высоту ступеней, ширину нижней доски сужают до 10 см по толщине настила. При желании оборудовать подполье дверью на щитах необходимо наметить размеры дверного проема и нарезать доски по линиям. Если нет возможности приобрести длинные доски, то обшивку допустимо выполнить с помощью коротышей размером не менее 90 см, располагая их в разбежку.

Далее нарезают стойки для каждого подступенника, их высота определяется высотой от верхней точки подступенника до уровня земли. Для этого подойдет брусок 50х50 см. Если требуется оснастить крыльцо перилами, желательно использовать доски от 50х100 до 50х150 см — это позволит создать крепкую конструкцию с элементами ограждения, а также украсить постройку декоративной резьбой.

Таким образом, высота стоек будет увеличена на 80—90 см. В этом случае по линии подступенника прибивают брусок высотой 10 см + 90 см = 100 см (10 см — это величина первого подступенника), к соединению по линии второго подступенника — брусок высотой 10 см + 15 см + 90 = 115 см и т. д. К последнему подступеннику и нижеследующим доскам прибивают брусок длиной 145 см + 90см = 235 см. Такие же бруски крепят с центральной и тыльной сторон верхней площадки.

На следующем этапе изготавливают по 10 ступеней и подступенников длиной 1,2 м по ширине лестничного марша. Подступенники нарезают из доски шириной 110 мм и толщиной 40—50 мм, ступени собирают из шпунтованной доски 50 мм так, чтобы получилась плита со сторонами 350х1200 мм.

С обратной стороны ступени вырезают канавку глубиной 15 мм, ширину канавки делают равной толщине подступенника на расстоянии 50 мм от переднего края. Ступени и подступенники собирают под углом на шурупы. В местах прохождения стоек на ступенях прорезают пазы соответствующих размеров.

Как собрать деревянную лестницу своими руками

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-3

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-4

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-5

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-6

Начинается установка деревянной лестницы своими руками. Подготовленные детали следует объединить в цельную конструкцию. Сначала тыльные стороны щитов собирают между собой на перекладины и укосины, а передние стороны соединяют с первым подступенником.

Затем устанавливают первую собранную ступень, совместив канавку с выпуском первого подступенника. Края подступенников крепят к выпускам стоек, а края ступени — к опорным доскам с помощью шурупов. Аналогичным образом собирают остальные ступени. После установки последней настилают пол на верхней площадке шпунтованной доской.

Если лестничный марш идет параллельно стене, тыльная сторона верхней площадки обшивается доской и оборудуется дополнительной стойкой для перил. Для ступеней у стены стойки и перила делать необязательно.

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-7

Монтаж перил на фото.

В завершение к выпущенным стойкам прикручивают перила. Вначале концы стоек лестничного марша подрезают под соответствующим к маршу углом. Для этого от верхушки первой стойки к верхушке последней натягивают бечевку, намечают места среза и спиливают лишние части.

Затем к стойкам прикручивают перила. В местах перехода перил из наклонной плоскости в горизонталь обеспечивают соединение внахлест. Если расстояние между стойками больше 15 см, их обязательно зашивают декоративными деталями или ложной стойкой.

На заболоченных участках все стойки верхней площадки, а также стойки лестничного марша с шагом 0,9-1,2 м обязательно привязывают к сваям. На мягких и песчаных грунтах верхняя площадка оборудуется дополнительными стойками с шагом 30-60 см. каждую из них, включая все стойки лестничного марша, подкладывается «башмак» с выпусками 20-40 см по обе стороны стенок крыльца.

«Башмак» — это разделенные пополам обрезки бревна, длина которых на 40-80 см больше ширины лестничного марша. На глинистых и суглинистых почвах концы стоек можно выпустить и сточить под кол с шагом 0,6-1,2 м.

Во всех случаях нижние части стоек покрываются гидроизолирующими, антисептическими и противогнилостными составами, а внешние части атмосферостойкими лаками или красками.

Как установить деревянную лестницу?

На участках с незначительным уклоном сначала разравнивают площадку по горизонтали, затем устанавливают крыльцо. Перед тем как установить деревянную лестницу, готовят опорное основание.

kak-sobrat-derevyannuyu-lestnicu-svoimi-rukami-8

Установка лестниц на подпорных стойках по уклону рельефа на фото.

Если склон довольно крутой, сооружение верхней площадки и лестничного марша начинают в обратном порядке: сначала вбивают колья по высоте площадки и обшивают боковины, затем колья для самой верхней ступени и снова выполняют обшивку доской — и так по нисходящей, пока не будет, достигнут уровень нижней ступени.

После этого аналогично рассмотренному выше варианту настилают сами ступени, подступенники и пол площадки, а также устанавливают элементы ограждения.

Установка перил лестницы

Чтобы придать крыльцу эстетический вид, особенно если дом имеет резные элементы, ограждение можно выполнить из точеных изделий — балясин. Установка перил лестницы имеет и практическую цель — обеспечение безопасности.

Несмотря на то, что схема сборки балясин требует внимательности, аккуратности и некоторых столярных навыков, она достаточно проста.

Как установить перила на лестнице

Теперь рассмотрим, как установить перила на лестнице. Сначала подготавливают место установки и систему крепления для «быков» — опорных балясин. У подножия лестницы по осевой линии перил закрепляют стяжной анкер с заливкой основания в бетон. Такие же анкеры на болтовом соединении устанавливают и в верхней точке лестничного марша, по углам площадки перед входом, а также в промежутках, где расстояние больше 2,5 м.

Далее на каждой ступени и по краю площадки, ориентируясь на осевую линию перил, сверлят отверстия под шиповое соединение с рядовыми балясинами так, чтобы просвет между ними составлял не более 15 см. Под эти отверстия вытачивают шипы на основаниях балясин. Шипы на верхушках балясин для лестничного марша изготавливают с учетом наклона перил, а для верхней площадки — с учетом высоты перил.

Кроме того, готовят подперильники с соответствующими отверстиями под шипы балясин, перила по длине ограждения и систему стягивания верхушек «быков». Система стягивания состоит из лицевого и рядового прижимов и стягивающей головки. Канавка в перилах и прорезы в прижимах должны соответствовать ширине подперильника.

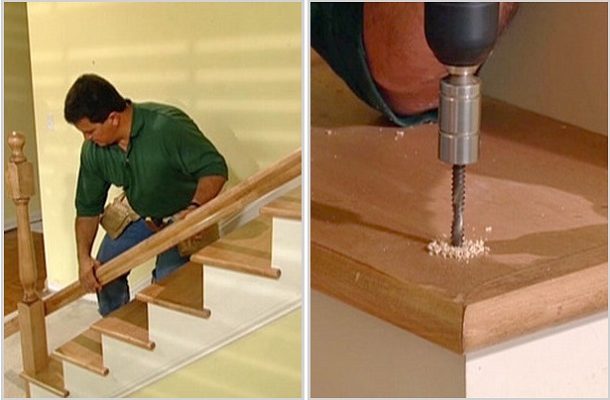

Крепление перил деревянных лестниц

Последовательность сборки ограждения из балясин на фото.

Когда все детали готовы, приступают к сборке ограждения крыльца. Можно начинать крепление перил деревянной лестницы. Сначала в соответствующие места устанавливают «быки» и рядовые балясины.

Сверху на них крепят подперильники, а затем прижимы и всю конструкцию стягивают головкой. В конце устанавливают перила, закрепив их на шурупы с обратной стороны подперильника. Процесс сборки на лицевом и промежуточном «быках» с горизонтальными или наклонными перилами одинаков.

Монтаж деревянной лестницы: видео и пояснения

Рассмотрим более подробно процесс монтажа деревянной лестницы. Лестница на сборных тетивах имеет несложную и вместе с тем прочную конструкцию. Она отлично подходит для установки, как на крыльце, так и на рельефном участке.

Для лестничного марша, имеющего те же размеры, что и в предыдущем варианте, для тетивы понадобятся:

  • 2 доски сечением 50х300 мм (доска 1);
  • 2 доски 50х250 мм (доска 2) соответствующей длины;
  • 10 досок 1200х50х100 мм для подступенников;
  • 10 досок 1200х50х350 мм.

Нужная ширина пиломатериала достигается за счет соединения шпунтованной доски.

Доску 1 прислоняют к какой-либо опоре под углом наклона лестничного марша и по отвесу чертят вертикальную линию. Параллельно ей в срединной части от края доски откладывают высоту ступени (15 см), а затем перпендикулярно ширину ступени (30 см). Так продолжают до тех пор, пока не будет размечен весь контур лестницы.

По полученной линии с помощью лобзика вырезают зигзаг, затем половинки крепят к доске 2. Крепеж выполняют по всему контуру на шурупы — по два на ступени и по два на подступенники. Можно использовать и гвозди, в этом случае доски пробивают насквозь, а концы гвоздей плотно загибают.

Доски сколачивают между собой в виде лотка. Затем на выполненные пазы надевают ступени и закрепляют их с торцов на шурупы — по два на подступенник и по два на ступень.

Лестничный марш можно установить на отдельных опорах или привязать к каркасу верхней площадки. Стойки ограждения крепят с наружной стороны тетивы на болтовое соединение под ступенью и над ней.

Лестница на косоурах

Отличается достаточно высокой прочностью, длительным сроком эксплуатации и простотой монтажа при наименьших затратах строительного материала. Единственная сложная часть — это подготовка опорных балок.

Опорные балки можно подготовить двумя способами. В первом случае используют балки соответствующей длины сечением 100х250 мм, с одной стороны которых вырезают гребни по высоте и ширине ступеней. После установки в нужное место на гребни закрепляют доски, вырезанные по размерам ступеней, — на этом монтаж можно считать завершенным.

Иногда найти балку с нужным сечением трудно. В таком случае необходимо спарить две балки (100×100 и 100×150 мм): первая пойдет на уровень гребня, а вторая — на опорную часть. Можно также воспользоваться четырьмя досками (две 50×100 и две 50×150 мм), скрепив их между собой в шахматном порядке по форме балки.

Для второго способа при тех же размерах понадобится меньше материала, к тому же такая конструкция отличается повышенной прочностью. Сначала готовят шаблон в виде прямоугольника, одна из сторон которого соответствует высоте ступени, а другая — ширине.

В нижнем углу подступенника чертят прямоугольник со сторонами 50-100 мм (чем меньше крутизна, тем больше значение) и от его (прямоугольника) внутреннего угла откладывают линию по крутизне лестницы — это и будет линия среза. По готовому шаблону из доски толщиной 70-100 мм нарезают косоуры по ширине или высоте ступени.

Затем тот же шаблон прикладывают к опорным балкам по месту расположения ступеней, намечают вытачки и удаляют все лишнее. После на косоуры набивают ступени и подступенники, а полученную конструкцию совмещают с вырезами балок и укрепляют пластинами.

Разметку, установку опорных балок и монтаж перил выполняют так же, как в предыдущем варианте. Если ширина лестничного марша больше 1,5 м, в центральную часть добавляют еще одну балку с косоурами.
